工作原理

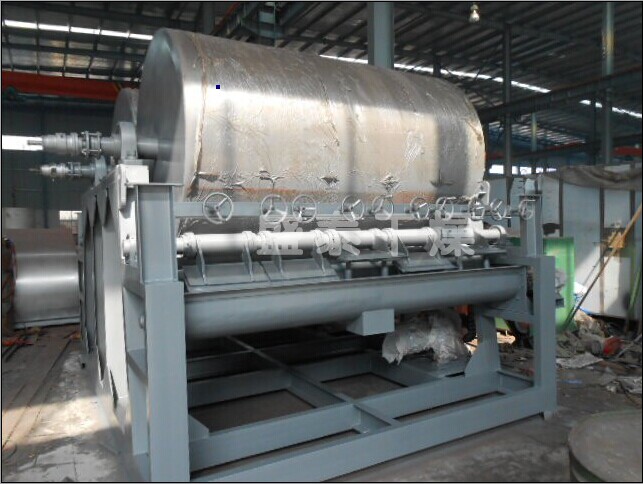

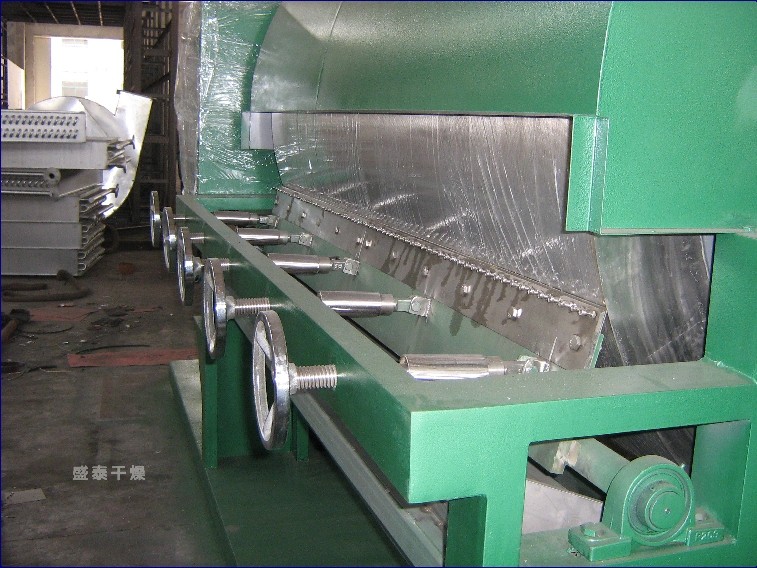

滾筒干燥機是一種內加熱傳導型轉動連續干燥設備。旋轉的滾筒通過其下部料槽，粘附著一定厚度的料膜，熱量通過管道輸送至滾筒內壁，傳導到滾筒外壁，再傳導給料膜，使料膜中的濕分得到蒸發、脫濕，使含濕分的物料得到干燥。干燥好的物料被裝置在滾筒表面的刮刀鏟離滾筒，落到置于刮刀下方的螺旋輸送器，通過螺旋輸送器再將干物料集中、包裝。
特點
1、熱效率高。因滾筒干燥機傳熱機理屬熱傳導，傳熱方向在整個操作周期中保持一致，除蓋散熱和熱輻射損失外，其余熱量全都用于筒壁料膜濕份的蒸發上，熱效率可達80%-90%。
2、操作彈性大，適應性廣?？烧{(diào)整滾筒干燥機的諸多干燥因素。如進料的濃度/涂料料膜的厚度，加熱介質的溫度，滾筒的轉動速度等都可以改變滾筒干燥機的干燥效率，且諸多因素互無牽連。這給滾筒干燥操作帶來很大方便，使之能適應多種物料的干燥和不同產量的要求。
3、干燥時間短。物料的干燥周期一般只有10-15秒，適合于熱敏性物料。若將滾筒干燥機設置在真空器中，則可在減壓條件下運行。
4、干燥速率大。由于涂抹于筒壁的料膜很薄，一般在0.3-1.5mm，且傳熱、傳質方向一致，料膜表面可保持30-70Kg.H2O/m2.h的蒸發強度。
適用范圍
適用于化工、染料、制藥、食品、冶金等行業液體物料或較粘稠物料的干燥。
技術參數
|
型號、規格
Model & Size |
滾筒尺寸mm |
有效加熱面積 (M2)
Effective Heating Area M2 |
干燥能力
Kg.H2o/m2.b Drying capacity Kg.H2o/m2.b |
蒸氣耗量Kg/h
Steam Consumption kg/h |
電機功率Kw
Power of Motor kw |
滾筒尺寸mm
直徑×長度 Sizes of Cylinder mm Diameter×Length |
重量
Weight kg |
|
XDT-600
|
φ600×800
|
1.12
|
40-70
|
100-175
|
1.1
|
1700×800×1500
|
850
|
|
XDT-700
|
φ700×1000
|
1.65
|
60-90
|
150-225
|
2.05
|
2100×1000×1800
|
1210
|
|
XDT-800
|
φ800×1200
|
2.26
|
90-130
|
225-325
|
3.75
|
2500×1100×1980
|
1700
|
|
XDT-1000
|
φ1000×1400
|
3.30
|
130-190
|
325-475
|
4.75
|
2700×1300×2250
|
2100
|
|
XDT-1200
|
φ1200×1500
|
4.24
|
160-250
|
400-625
|
4.75
|
2800×1500×2450
|
2650
|
|
XDT-1400
|
φ1400×1600
|
5.28
|
210-310
|
525-775
|
6.25
|
3150×1700×2800
|
3220
|
|
XDT-1600
|
φ1600×1800
|
6.79
|
270-400
|
675-1000
|
6.25
|
3350×1900×3150
|
4350
|
|
XDT-1800
|
φ1800×2000
|
8.48
|
330-500
|
825-1250
|
8.6
|
3600×2050×3500
|
5100
|
|
XDT-1800A
|
φ1800×2500
|
10.60
|
420-630
|
1050-1575
|
8.6
|
4100×2050×3500
|
6150
|
型號代號意義：X-代表下部浸泡（料）DT-單滾筒；

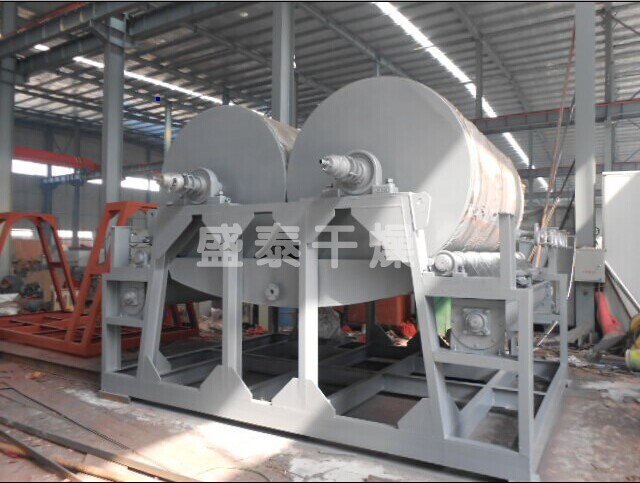

根據客戶需要，可為客戶設計制造上部進料雙滾筒干燥機。
